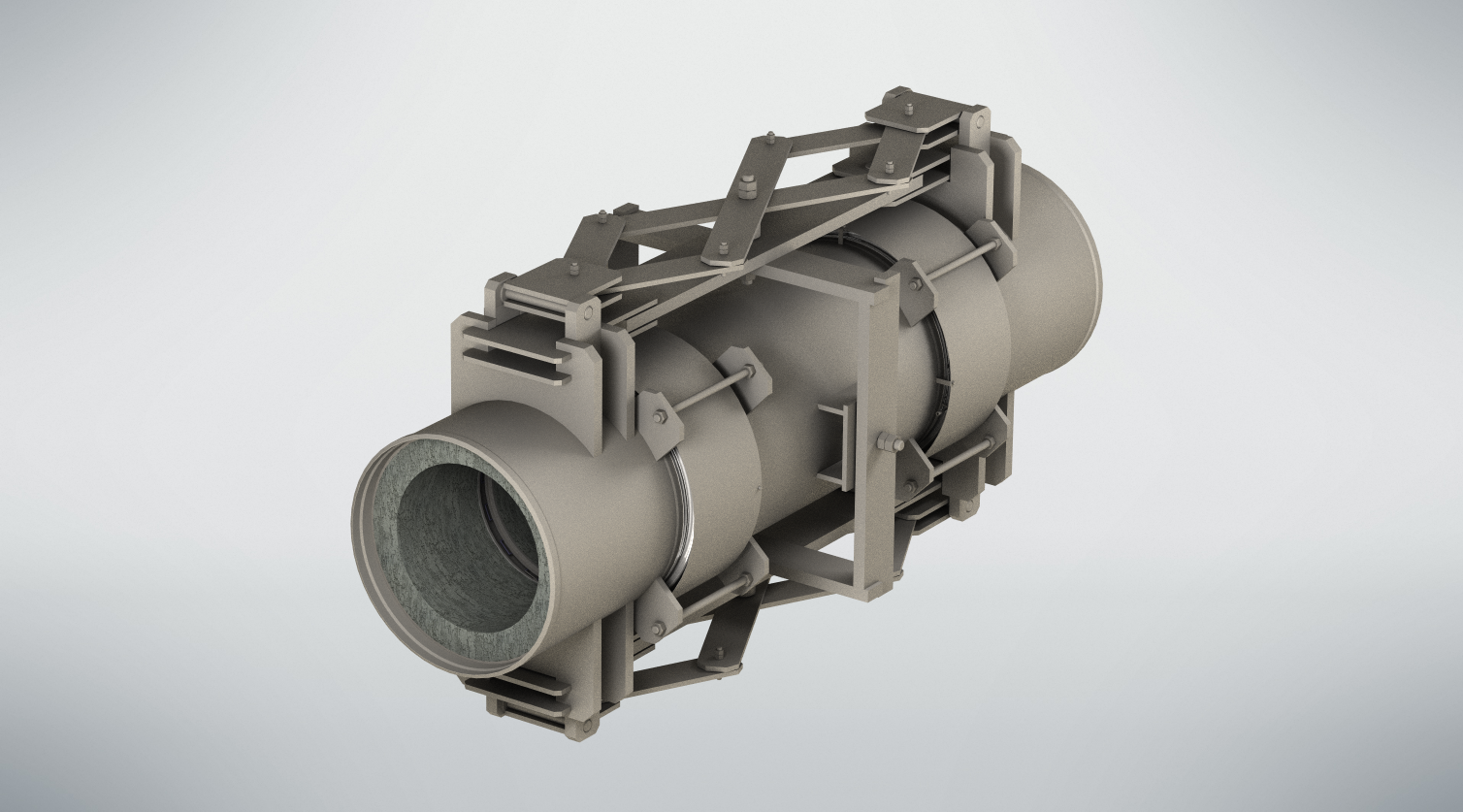

Металлические компенсаторы
Описание
Компенсаторы отвечают всем необходимым требованиям для промышленного применения.
Компенсаторы больших диаметров (до 12м.) и конструкции разработанные для более высокого давления, поставляются по предварительному заказу.
Различные типы компенсаторов диаметрами от 10 до 5000 мм, давлением от полного вакуума до 450 бар, предназначены для компенсации перемещений в трубах, станках и различной аппаратуре , которые всегда являются относительными между какими-либо двумя частями установки, обусловлены тепловым расширением, действующим давлением, внутренними усилиями, неточностями расположения оборудования и сооружений, вибраций.
Присоединение компенсаторов осуществляется при помощи сварки к трубе или к стенке оборудования, фланцевым соединением. Стандартные типы концевой арматуры - концы под приварку и фланцы, в особых случаях используется резьбовое.
Расчет трубопроводных систем , проектирование и производство изделий, контроль и гарантия качества.
Срок эксплуатации до 60 лет. Штучное и серийное производство. Высокое качество, квалифицированный персонал, развитая инфраструктура и передовые технологии.
Отрасли применения
- электроэнергетика, в том числе АЭС, ГРЭС, ТЭЦ и т.д.;
- химическое производство и минеральные удобрения;
- топливно-энергетический комплект: газовая , угольная и нефтяная промышленность;
- станкостроение и наземный транспорт;
- чёрная и цветная металлургия;
- машиностроение и металлообрабтка;
- пищевая и легкая промышленность;
- трубопроводы жилищно-коммунального хозяйства;
- судо- и авиастроение;
- криогенная промышленность;
- электрохимия;
- ВПК.
Условное обозначение компенсаторов:
1 2 3 4 5 6 7
X X X XX.XXXX.XXX.X где:
1 – обозначение типа компенсатора по направлению перемещений:
- А – осевой;
- W – угловой (поворотный);
- L – сдвиговый;
- U – универсальный;
- D – осевой/универсальный разгруженной конструкции на наружное давление рабочей среды.
2 – обозначение типа присоединительной арматуры:
- R – патрубки под приварку;
- F – приварные фланцы;
- B – вращающиеся или накидные фланцы;
- S – разная концевая арматура;
- О – без концевой арматуры.
3 – обозначение типа шарнира (для сдвигового и углового компенсаторов):
- N – с плоскими анкерами для перемещений в одной плоскости;
- K – с плоскими анкерами для перемещений во всех плоскостях;
- R – с круглыми анкерами для перемещений во всех направлениях;
- Z – специальная конструкция.
обозначение типа конструкции (для осевого и универсального компенсаторов):
- F – с фиксатором предварительного растяжения;
- N – стандартная конструкция;
- Z – специальная конструкция.
4 — номинальное давление, кгс/см2.
5 — номинальный диаметр (в формате четырехзначного числа с незначащим нулём перед значением номинального диаметра), мм.
6 — удвоенная амплитуда перемещений (для углового компенсатора удвоенная и умноженная на 10).
7 — наличие внутреннего экрана / наружного кожуха:
- 0 – без внутреннего экрана и кожуха;
- 1 – с внутренним экраном;
- 2 – с наружным кожухом;
- 3 – с внутренним экраном и наружным кожухом.
Пример записи маркировки, при заказе сдвигового компенсатора для перемещений во всех плоскостях, с номинальным давлением 40 кгс/см2, номинальным диаметром 300 мм, величиной перемещений +/- 20 мм и внутренним экраном: LRK 40.0300.040.1
