Неметаллические компенсаторы
Описание
Неметаллические компенсаторы используются в различных областях, таких как строительство, машиностроение, химическая промышленность и другие.
Они представляют собой элементы, которые позволяют компенсировать температурные расширения, вибрации и другие нагрузки, возникающие в процессе эксплуатации оборудования или конструкций.

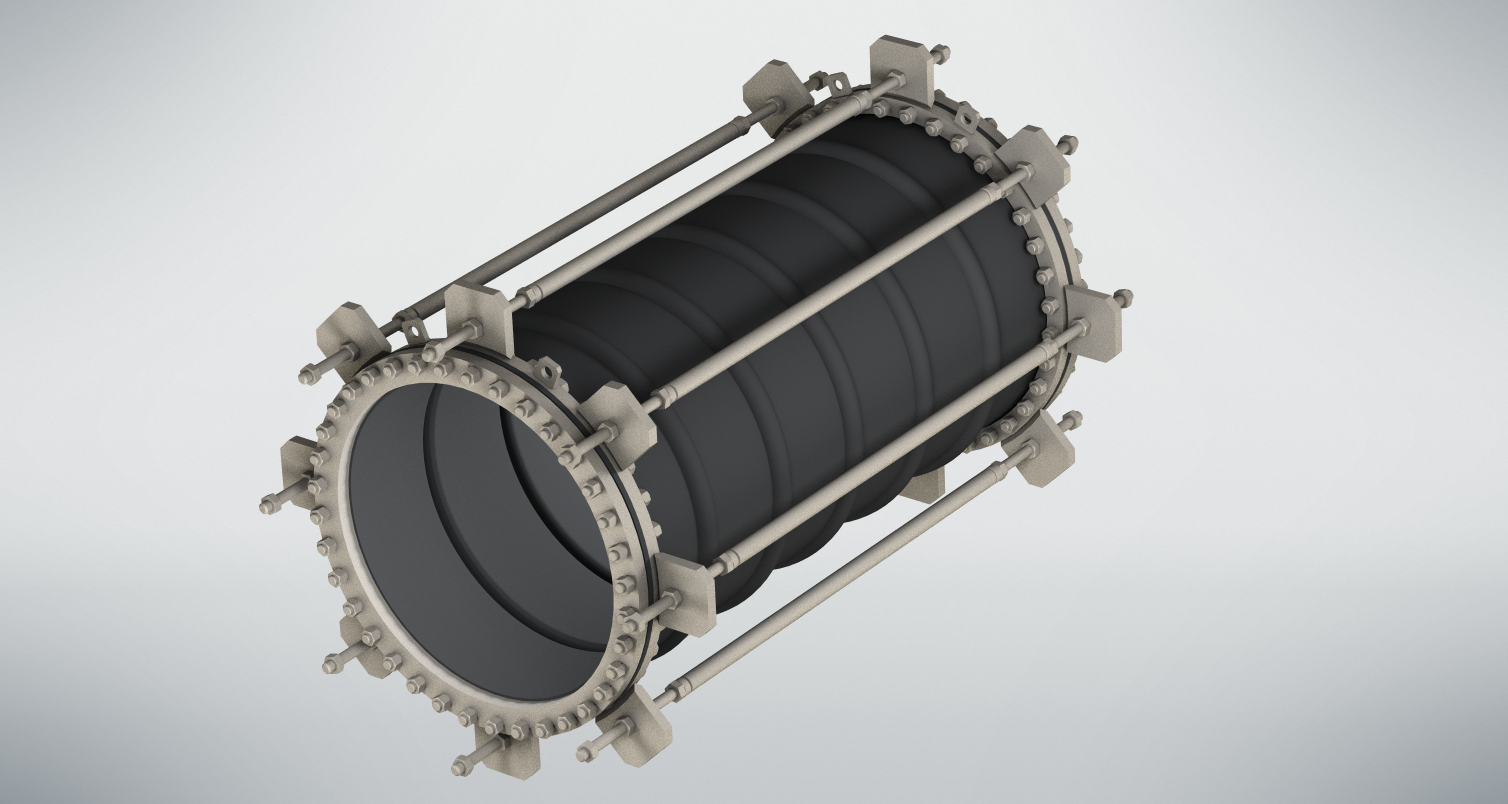

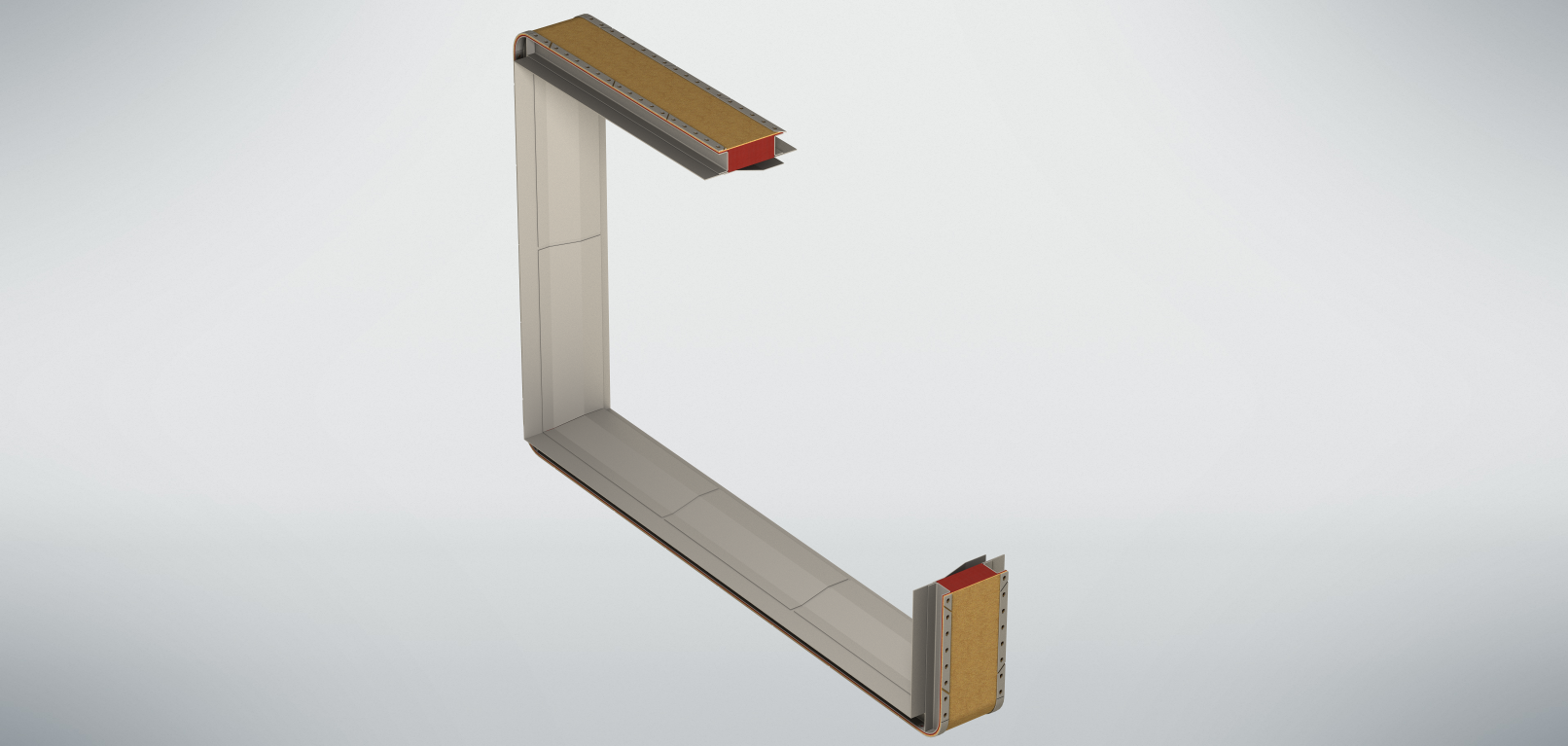

Неметаллические компенсаторы могут быть изготовлены из различных материалов, включая резину, керамическую ткань и другие.
Они обладают рядом преимуществ по сравнению с металлическими компенсаторами, такими как:
- более высокая коррозионная стойкость, что позволяет использовать их в агрессивных средах;
- меньший вес и более высокая гибкость, что облегчает монтаж и снижает нагрузки на конструкцию;
- лучшая теплоизоляция и звукоизоляция;
- более длительный срок службы.
Отрасли применения:
-электростанции по производству электроэнергии;
-мусоро- и шламосжигательные установки;
-химическая промышленность;
-техника для фармацевтики и рафинирования;
-газо- и водоснабжение;
-приборо-, машино- и моторостроение;
-цементная и рудообогатительная промышленность;
-судостроение;
-вентиляционное оборудование, оборудование кондиционирования воздуха и инженерные системы зданий и сооружений;
-металлургические, сталеплавильные и прокатные заводы;
-бумажная и пищевая промышленность;
Условное обозначение компенсаторов:
X X X XX.XXXX.XXX.X где:
1 – обозначение типа компенсатора по направлению перемещений:
- А – осевой;
- W – угловой (поворотный);
- L – сдвиговый;
- U – универсальный;
- D – осевой/универсальный разгруженной конструкции на наружное давление рабочей среды.
2 – обозначение типа присоединительной арматуры:
- R – патрубки под приварку;
- F – приварные фланцы;
- B – вращающиеся или накидные фланцы;
- S – разная концевая арматура;
- О – без концевой арматуры.
3 – обозначение типа шарнира (для сдвигового и углового компенсаторов):
- N – с плоскими анкерами для перемещений в одной плоскости;
- K – с плоскими анкерами для перемещений во всех плоскостях;
- R – с круглыми анкерами для перемещений во всех направлениях;
- Z – специальная конструкция.
обозначение типа конструкции (для осевого и универсального компенсаторов):
- F – с фиксатором предварительного растяжения;
- N – стандартная конструкция;
- Z – специальная конструкция.
4 — номинальное давление, кгс/см2.
5 — номинальный диаметр (в формате четырехзначного числа с незначащим нулём перед значением номинального диаметра), мм.
6 — удвоенная амплитуда перемещений (для углового компенсатора удвоенная и умноженная на 10).
7 — наличие внутреннего экрана / наружного кожуха:
- 0 – без внутреннего экрана и кожуха;
- 1 – с внутренним экраном;
- 2 – с наружным кожухом;
- 3 – с внутренним экраном и наружным кожухом.
Пример записи маркировки, при заказе сдвигового компенсатора для перемещений во всех плоскостях, с номинальным давлением 40 кгс/см2, номинальным диаметром 300 мм, величиной перемещений +/- 20 мм и внутренним экраном: LRK 40.0300.040.1
